特點：

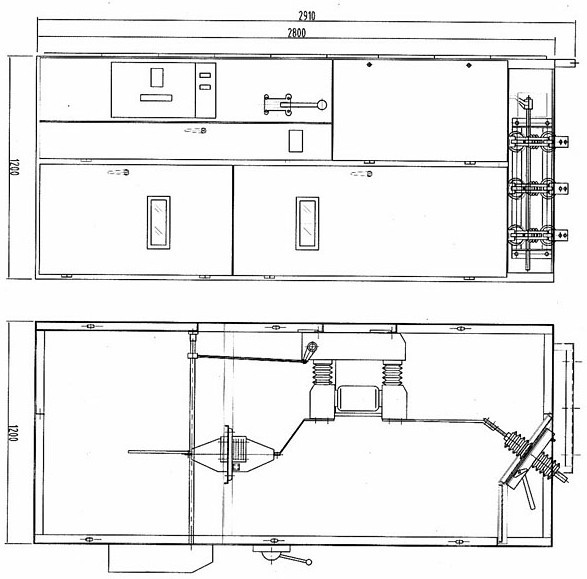

    1、開關柜框架由角鋼焊接而成，面板及隔板均為薄鋼板。一次器件和二次器件相互隔離各成系統。正面在門、操作面板和防誤機構，側面有防護板相隔。運行柜正面右上方是斷路器室門，右下方是電纜室門。中間隔板將開關柜內部分為上下兩部分。上部分有斷路器室、繼電器室、儀表盤，下部分是電纜室。隔離開關安裝在柜體頂部，中間有隔板與斷路器分開。真空斷路器、隔離開關操作機構等在斷路器室內；電流表互感器在中間隔板上；零序互感器等安裝在電纜室內，斷路器操作機構安裝在柜體正面左下方。二次儀表及器件安裝在儀表盤上和繼電器室內。

    2、產品屬于固定式全空氣絕緣的金屬封閉開關設備。相間相對地空氣絕緣距離不小于125mm，柜內采用大爬距的支持絕緣子(或套管)，屬加強絕緣型產品。

    3、柜體達到IP2X防護等級要求，可防止小動物等異物侵入而造成短路故障。電纜接線距地面600mm，電纜室留有較大的空間，便于電纜線頭的制作安裝和維護。電纜室與電纜溝之間采用金屬封板，可以防止潮氣及小動物通過電纜溝進入柜內。

    4、聯鎖裝置采用機械聯鎖和程序鎖來實現“五防功能”。上隔離開關關合與上下門的開閉受控于程序鎖，當隔離開關關合時，上下門打不開；當上下門打開時，隔離開關合不上。主開關、隔離開關及柜門之間采用強制性機械閉鎖方式，結構簡單，完善可靠，操作方便。

    5、可配裝國內真空斷路器(ZN28、ZN59、ZN18、ZN21、VS1等)，國外真空斷路器(VK、VD4等)。滿足中高檔用戶的需要。

    6、產品符合IEC298國際標準，GB3906國家標準和DL404電力部訂貨技術條件等要求。
